standart KUBBE ÖLÇÜLERİ

Konnektör

Çerçeve Montajı

Çerçeve Kiti

Geometrik frekans ve geometrik oran değeri: 3V-5/9,
Konnektör sayısı:61,
Çubuk sayısı:165,
Kubbe çapları: 4, 5, 6 m
Kubbe çerçeve malzemesi: S235 yapı çeliği
Kubbe kaplama malzemesi: Polikarbon, şeffaf PVC branda
Kubbe Konnekörü: MaviDome kubbe konnektörü
Çerçeve elemanı: Elekro statik boyalı kutu profil
Pencere sayısı :3 (kaplama malzemesinden)
Kapı sayısı :1 (kaplama malzemesinden)

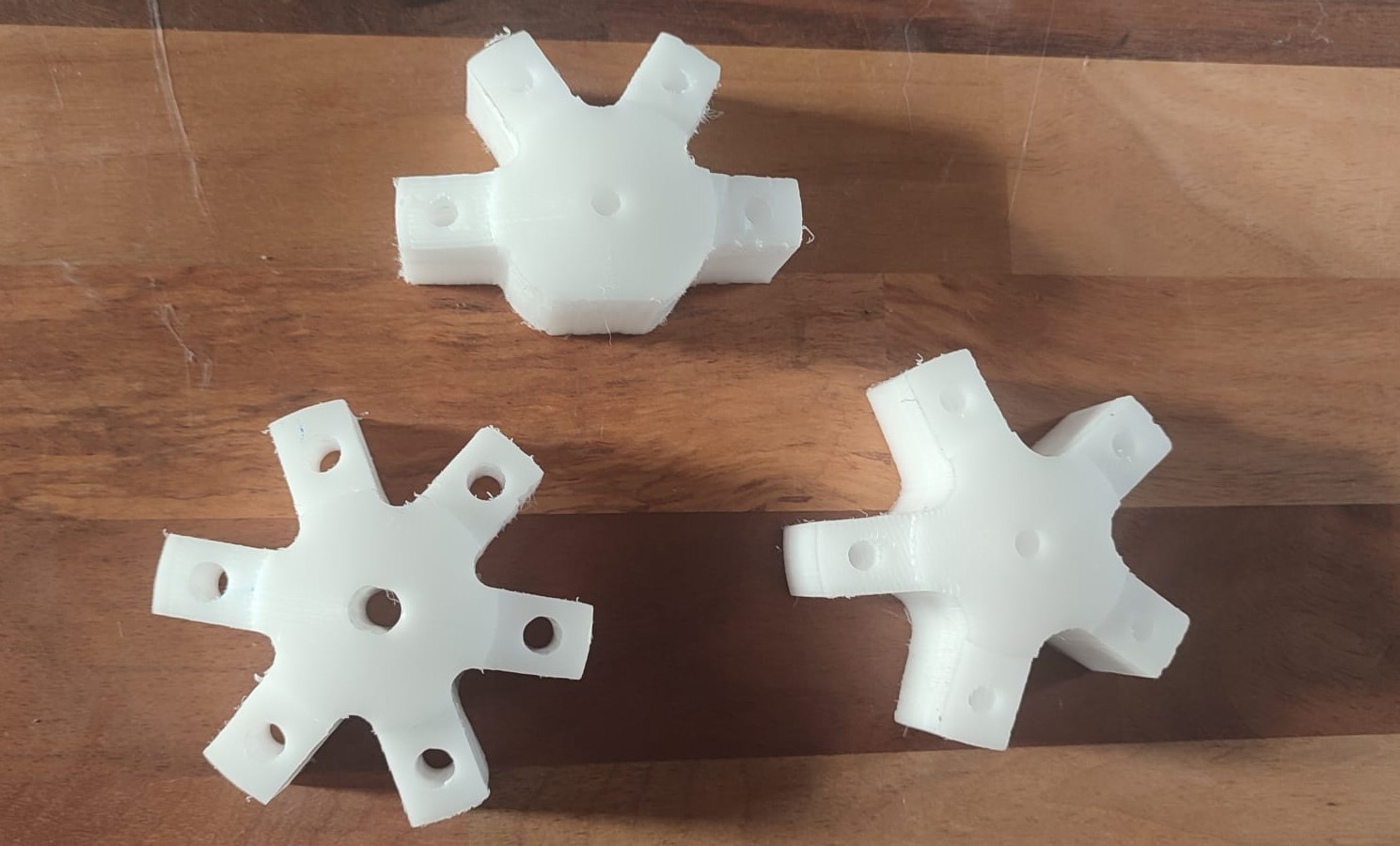

Konnektör sayısı:61(6*=40, 5*=6, 4*=15)
Çubuk sayıları: A=30, B=35, C=80, D=20
Çubuk toplam sayısı: 165
Yüzey Sayısı:105 dir.

KUBBELERİMİZ

FİYATLAR

MaviDome Standart 3V-5/9 Geodezik Kubbe KDV Hariç Fiyat Listesi($)
Kubbe çapı(m)	Konnektör adı	Yalnız konnektör (61 adet)	Çelik çerçeve + konnektör	Şeffaf PVC kaplamalı kubbe	Polikarbon (3mm) kaplamalı kubbe
4	MD1	385	645	1140	1690
5	MD2	510	895	1670	2550
6	MD3	640	1185	2430	3030

MaviDome Standart 3V-5/9 Geodezik Kubbe Boyutları
D(m)	H(m)	A(m²)	S(m²)	V(m³)	Konnektör	Çerçeve elemanı
D(m)	H(m)	A(m²)	S(m²)	V(m³)	Konnektör	Çerçeve elemanı
4	2.38	12.57	29.85	21.94	MD1	20201.5
5	2.97	19.63	46.64	42.85	MD2	20301.5
6	3.56	28.27	67.16	74.75	MD3	20401.5
D= Kubbe Çapı, H=Kubbe yüksekliği, A=Kubbe taban alanı, S=Kubbe yüzey alanı, V=Kubbe hacmi,

Çerçeve Eleman Uzunlukları, toplam profil gider
Kubbe Çapı(m)	A(30) cm	B(35) cm	C(80) cm	D(20) cm	Profil Gideri(m)	Profil boy sayısı
4	65.9	76.5	84.3	88.2	150	25
5	82.4	95.6	105.4	110.3	186	31
6	98.9	114.7	126.5	132.3	220	37
